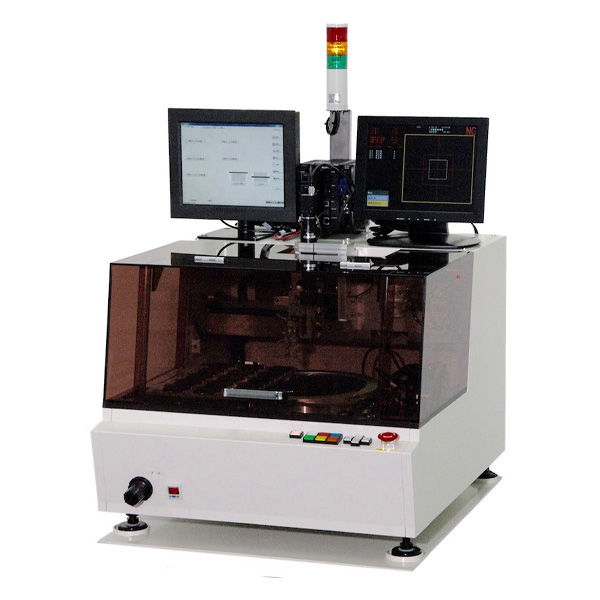

ダイソーター CT-200
ダイシング後のチップを自動でピックアップし、トレイ詰めを行う卓上型の装置です。最大ウェハサイズ8in対応、コストパフォーマンスに優れた信頼の日本製です。
製品概要
シンプルな構成のセミオート機で少量多品種生産に柔軟に対応します。
品種交換も治具着脱式で容易に行えます。
小型省スペース設計で既存装置との入れ替えにも柔軟に対応します。
- 高速・高精度・高信頼性
画像自動認識補正で小チップも正確に移載
同期突上げ機構による確実なテープ剥離
チップ裏面非接触メカニズム - 簡単・確実な操作性
Windows 10ベースのフロントアクセス・タッチパネル操作 - 主なオプション
・マッピングデータに基づくトレイ詰め
・ウエハテスト結果に基づくランク分類
・チップ反転機構
・NGマーク認識（標準）
・通信機能（2次元コード読込による動作など）
・外観検査（簡易検査のみ：ご相談下さい）
仕様
| 対応ウエハサイズ | 6"/8" |
|---|---|
| チップサイズ | 0.5 mm～ 20.0 mm ＊実績：最小0.25mm（条件あり）□・最大32mm□などがありますのでご相談下さい。 |
| 収納側ステージ | 2"□（15枚） 3"□（8枚） 4"□（6枚） JEDEC（1枚） ソフトトレー 顧客専用設計可能 |
| 供給側ステージ | ダイシングフレーム（～8インチ用） グリップリング（～8インチ用） |
| タクトタイム | 0.7 sec/chip（参考データ） |
| 画像認識 | パターンマッチング （位置、角度、NGマーク、コーナー等） |
| 突上げ部 | 同期式（２段階突き上げ） |
| エキスパンド | MAX 15 ㎜ |
| 自動ウェハθ補正 | ±5° |
| 制御 | PC（Windows10） |
| 装置寸法 | 700(W) x 800(D) x 1300(H) mm |
| 重量 | 約200kg |
| 主なオプション （詳しくはお問い合わせください） |
・マッピングデータに基づくトレイ詰め ・ウエハテスト結果に基づくランク分類 ・チップ反転機構 ・NGマーク認識（標準） ・通信機能（2次元コード読込による動作など） ・外観検査（簡易検査のみ：ご相談下さい） |
